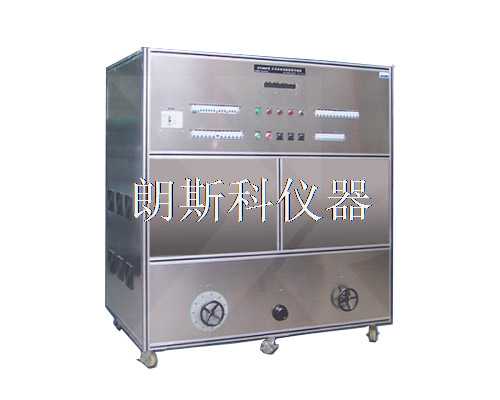

電容性負載柜

符合標準：GB15092.1-2003、IEC61058-1、UL1054、UL61068等標準；

主要用途：為開關、電器附件、斷路器等產品的耐久性試驗提供負載。適用范圍：適合于各類1A～16A器具開關作交直流容性負載和模擬鎢絲燈泡負載試驗；

工作條件：環境溫度為0～40℃、相對濕度≤85%RH

主要參數要求：

1、容量：適合額定電流小于16A，額定電壓不超過250V器具開關的耐久性試驗；

2、驗電壓：AC/DC 10～250V,    顯示精度 0.5級

3、額定電流：1～16A可調,       顯示精度 0.5級

   峰值沖擊電流：32～256A可調, 顯示精度 5%

   浪涌系數：＞110V，浪涌系數X=16，＜110V，浪涌系數X=10；

4、預調功能：可在試驗前通過預調開關將負載參數設置好；

5、保護功能：過壓、過流、過熱保護等功能，并有指示燈指示；

6、顯示儀表：電壓、電流采用4?LED數字顯示，儀表精度為0.5級；

7、接通時間：≤1s；

8、分斷時間：≥2s，內置獨立放電回路，以提高測試效率

9、阻抗調節采用空氣開關+刀開關＋轉換開關，人工調整

10、負載工作制為開關斷續式，散熱方式為強制風冷循環，需客戶自行在設備頂部抽風機處配置抽風管道將熱量引出室外

11、控制電源： AC220V，50Hz，60KVA，需要外部穩壓電源供電

12、外形尺寸：約寬1400深900高1800mm，重約400kg
