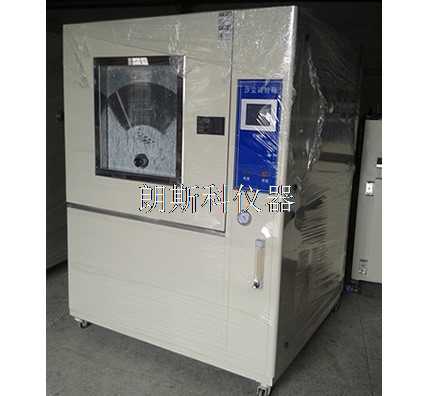

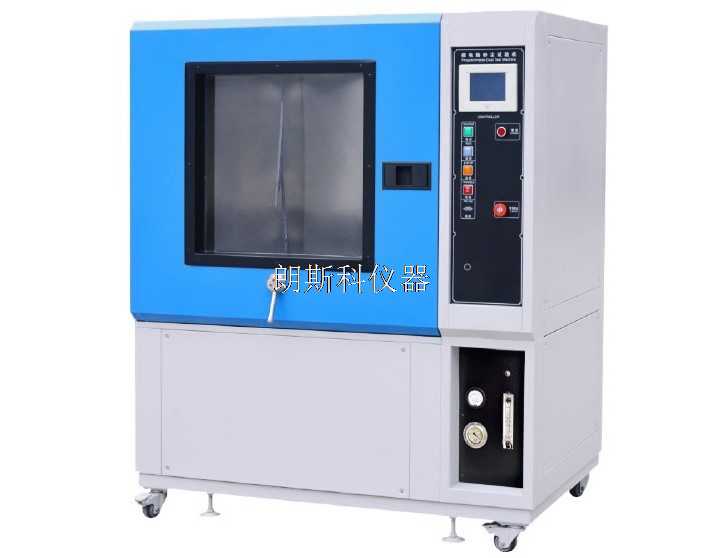

沙塵試驗箱（防塵試驗箱）：

一、概述

LSK-FCX型防塵箱是依照GB4208-93(等效采用IEC60529-2001)《外殼防護等級(IP代碼)》設計制造,適用于電氣產品進行第一位特征數字為5和6(IPX5和IPX6)的砂塵試驗.

    本試驗箱能夠提供非層流狀的載塵垂直循環氣流,可定時控制;同時配置對被試產品外殼內進行抽氣的真空泵,并可調節抽氣量和壓差;另外,箱內配置氣流溫度控制裝置,以保證試驗在標準要求的環境條件下進行.

    本試驗箱依照標準要求,采用人工模擬塵埃環境來檢驗試品的防塵能力,其具體要求和合格判定標準應按照GB4208-93(IEC60529-2001)或產品標準要求.

二、主要技術參數

型號尺寸：

1．型號：LSK-FCX

2．工作尺寸：W500*D600*H750（mm）可定制

3. 外箱尺寸：W850*D950*H1650（mm）可定制

技術參數：

1．溫度范圍：RT+10℃～70℃

2．相對濕度：45~75%RH(濕度不能超過75%RH)

3．金屬篩網標稱線距：50um

4．線間標稱間距：75um

5．滑石粉用量：2kg/m3

結構與材質

1．外箱材料：A3鋼板靜電噴涂(米黃色)

2．內箱材料：SUS304不銹鋼板

3．箱門上帶有大型觀察窗，并配有刮塵器

4. 密封性好，試驗完成后箱門內壁附有粉塵，開箱門不振動不會有砂塵撒落在地上。

控制系統：

1．控制儀表：進口數顯儀表

（1）吹砂時間（1s~99h可調）

（2）振擊時間（1s~99h可調）

（3）負載時間（1s~99h可調）

（4）工作時間（1S~99h可調）

2．主要配置：循環離心風機、振擊電機、加熱管、過濾網、計時器砂塵密度儀等

3．真空系統：配有壓力計、空氣過濾、調壓三聯件、連接管（OPTION：真空泵另配訂貨時請說明）

結構及面板說明

   本防塵試驗箱的結構及工作原理與GB4208-93(IEC60529-2001)

相同,并增設了氣流加熱裝置,以便于在環境溫度較低或濕度較大的情況下使用.系統在工作時,先將烘干的標準滑石粉按2kg/M3放入砂塵箱內,然后放入試品(對于第一種類型的試品要與真空管聯接好,啟動真空泵,并調節流量及壓差到規定值),再啟動風機,使工作室形成高密度塵霧狀,至設定的運行時間(一般為8h)為止。

操作說明：

使用前的準備

1. 電源連接:

   將本防塵箱電源線(三相四線:A、B、C、N)通過外設保護開關(用戶配置)與電源連接。

• 用導線將防塵箱背面底部的接地端“”與大地可靠連接.

2. 氣流方向調整:

• 將面板按鈕開關均置于釋放狀態(關斷).然后接通外設保護開關,再接通防塵箱背面的開關.

• 關閉防塵箱的前門,按下“電源”開關(紅燈亮),然后再按下“風機”開關,此時,防塵箱內出風口處應有氣流吹出(或見到出廠試機時的殘留滑石粉噴出).否則,應關斷電源,在外設保護開關處將本機電源線的A、B、C三相任意兩條線相交換連接,然后再接通電源與風機,氣流便會從箱內頂部的出內正常吹出.

3. 滑石粉干燥處理:

• 取出滑石粉2kg用紗布袋封好置于干燥箱內烘干處理5h以上備用.

• 其余滑石粉也可烘干后放在密封的容器內.

  試驗操作說明

4. 控制面板置位:

• 將面板按鈕開關置于釋放(關斷)狀態.

• 將流量計旋鈕置于適中位置,順時針—流量減小,逆時—流量增大.

5. 定時器設定:

• 總運行時間:根據標準要求可進行按鍵設定,一般最大運行時間設定8h(出廠已設定8h)

• 震擊時間:出廠時設定為震擊30S,可以通過按鍵改變設定值,其中左側按鍵為震擊時間設定,右側按鍵為停止時間設定.中間和右端按鍵為H、M、S(時間單位)設定.

  3.溫度控制:

     ●按下“電源”、“風機”和“加熱”開關,此時溫度表顯示當前氣流溫度值(上)和溫度設定值(下).如若改變氣流溫度,可按▼(減小) 、▲(增大)進行改變設定值.氣流溫度便控制在設定值以下.但這個設定值要經過一定的時間才能達到,并有一段時間沖現象.

  4. 試驗準備:

     對于標準中規定的第一種類型試樣,應將其外殼上的開孔與防塵箱內的抽氣管密封聯結(或在外殼上鉆孔后密封聯結).

     將試樣置于砂塵箱內擱架上(居中)

注意事項

• 1.  “真空”開關:不可隨意接通,以避免在抽氣管未與試樣密封聯結的情況下,吸入大量粉塵而造成過濾器堵塞!平時可用膠塞將吸氣口密封,以免誤操作.

  2.  過濾器的清潔:打開防塵箱右側板(上),可見到過濾器,在正常情況下使用20次后進行一次清潔.

  3.  滑石粉的更換:首次加入滑石粉在試驗20次后更換.先打開防塵箱右側板(下),可見風機渦輪箱,打開渦輪箱的手動鎖緊門,用毛刷掃出滑石粉,輕拍砂塵箱會有殘留在箱壁的滑石粉流下,清潔完畢,將門鎖緊.

  4.  防止滑石粉在防塵箱內受潮:可在試驗之前進行加熱預運行1h.但應注意加熱溫度不應超過60℃,加熱之后待箱內溫度恢復到常溫時再進行測試.

  5.  門內在試驗之后會有滑石粉殘留現象,應及時用毛刷清除.
