一、測試裝置簡介

電風扇性能測試裝置依據國標GB/T 13380-2007《交流電風扇和調速器》附錄A建造的，滿足GB/T 13380-2007《交流電風扇和調速器》和GB 12021.9-2008《交流電風扇能效限定值及能效等級》的要求，為了行文方便，并且因?yàn)闇y(cè)試方法基本一樣，能符合臺扇、璧扇、臺地扇、落地扇等風量測試要求

二、技術條件

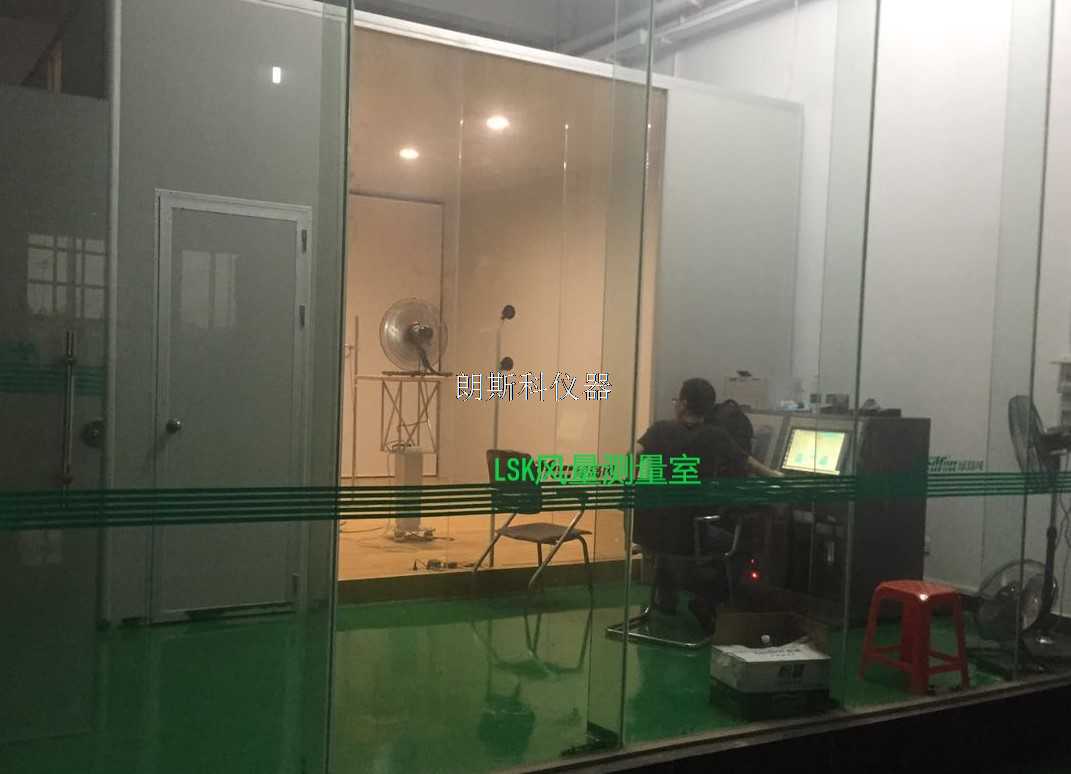

1、環境溫度控制：20±5℃，因此，建議將測試屏蔽室安裝在有中央空調的房間或安裝獨立空調，并控制屏蔽室外地氣溫必須低于20℃，就可保證滿足測試要求。

2、被試電風扇扇葉中心距離地面高度：臺扇、壁扇、臺地扇、和轉頁扇為1200mm，落地扇為1500mm（當400mm及以下的落地扇在長度為4500mm的試驗室測試時，其高度為1200mm）；

3、風速表的葉片平面與被試電風扇的扇葉平行，距離為被試電風扇扇葉直徑的三倍；增加測試裝置定位機構，可以自動定位。

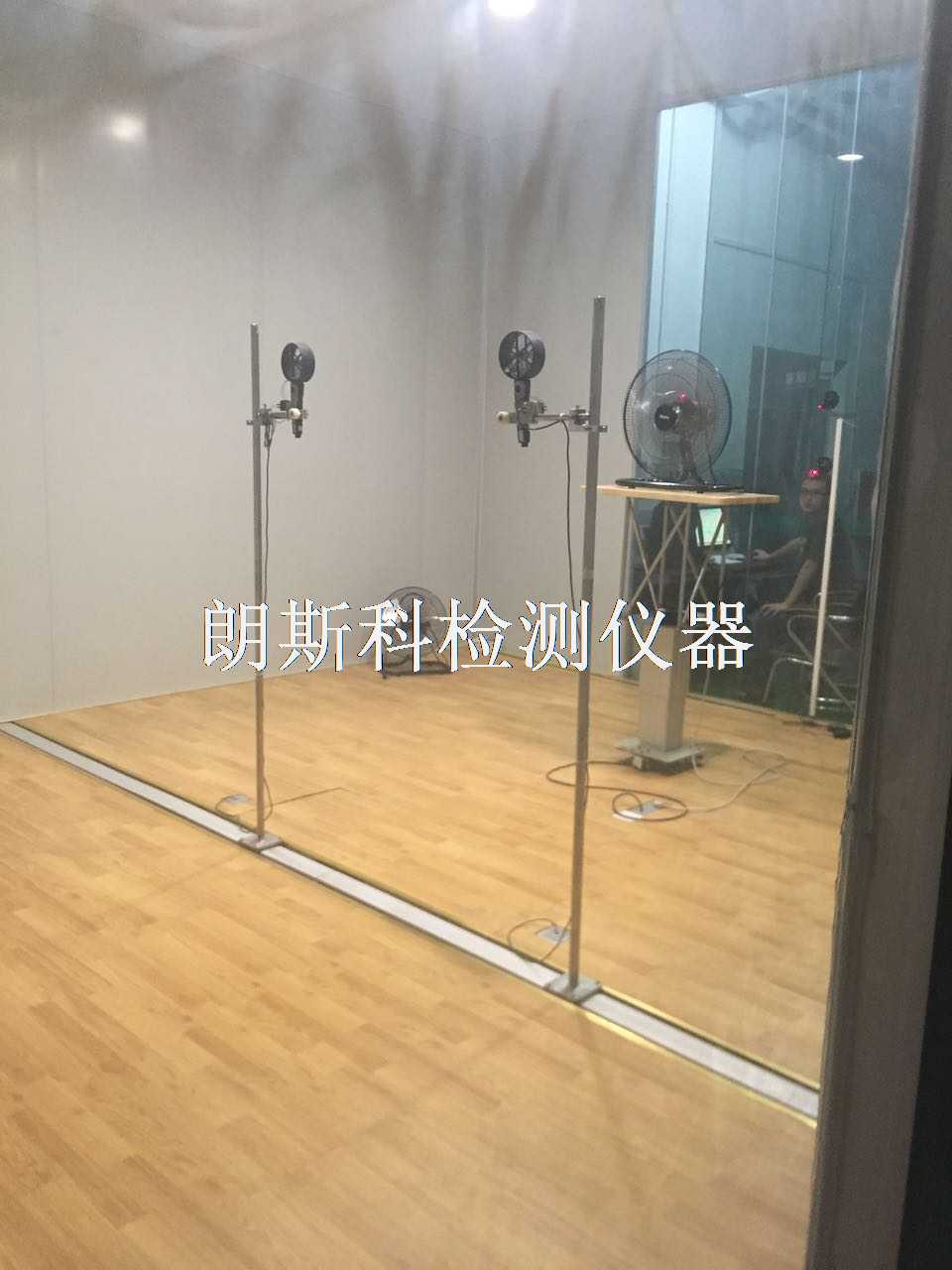

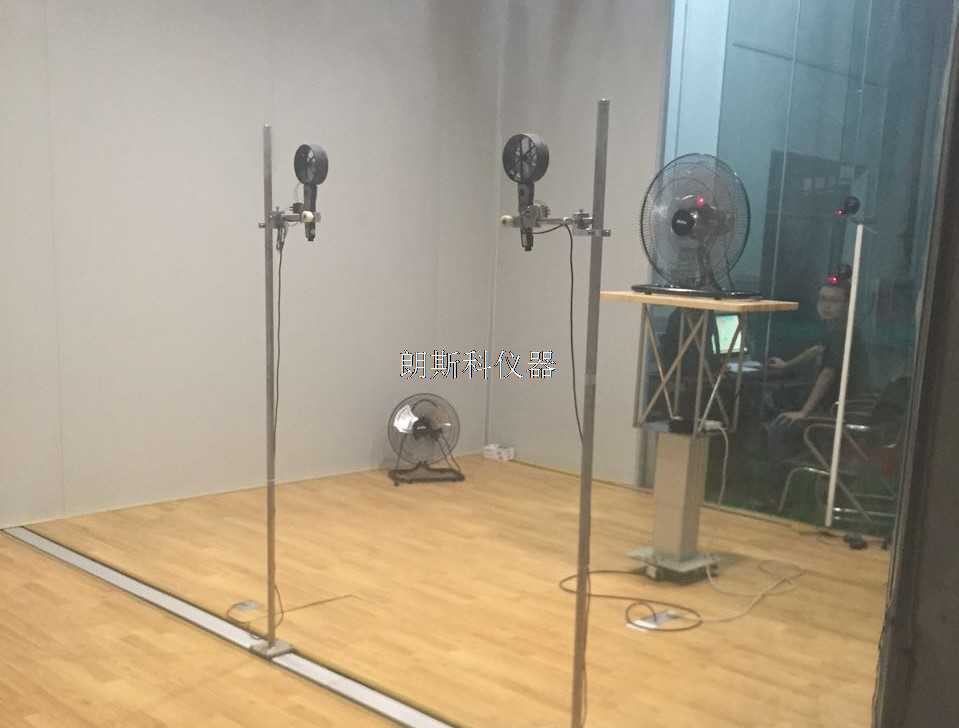

4、風速表在試驗平面內，沿著與扇葉軸線成垂直相交的水平直線上，向左右兩個方向移動，系統裝有對射激光束，可以很直觀的定位風速表，使風速表葉片的軸線始終與電風扇扇葉的軸線相平行，風速表的架置機構應對氣流的阻礙盡可能?。?/span>

三、裝置要求

1、電風扇性能測試裝置應符合GB/T13380-2007標準關于風量測試的要求，設計合理、自動化程度高、使用方便、經久耐用，使用厚度至少是30mm的鋼板精加工而成，承重及抗振能力強；

2、測試范圍：200mm～600mm的臺扇、壁扇、臺地扇、頂扇和轉頁扇、落地扇；

3、系統采用計算機控制，能顯示出每一測試點的風速值、一般每3分鐘一個測點（包括走位、延時及測試時間），每一圓環的平均風速及點風量，能自動生成檢測結果和過程曲線，并其打印出來。計機配置不低于250G硬盤、17寸液晶顯示器、2G內存；（聯想電腦）

4、試驗時，應從距離扇葉軸線20mm左右兩點處開始測量，以每40mm的增量沿著水平直線逐點向兩邊移動，直到所測得的平均風速下降到低于24m/min時為止；

5、風扇固定架及風速表座具備萬向調節云臺，安裝高度也能在要求的范圍內方便的調節；

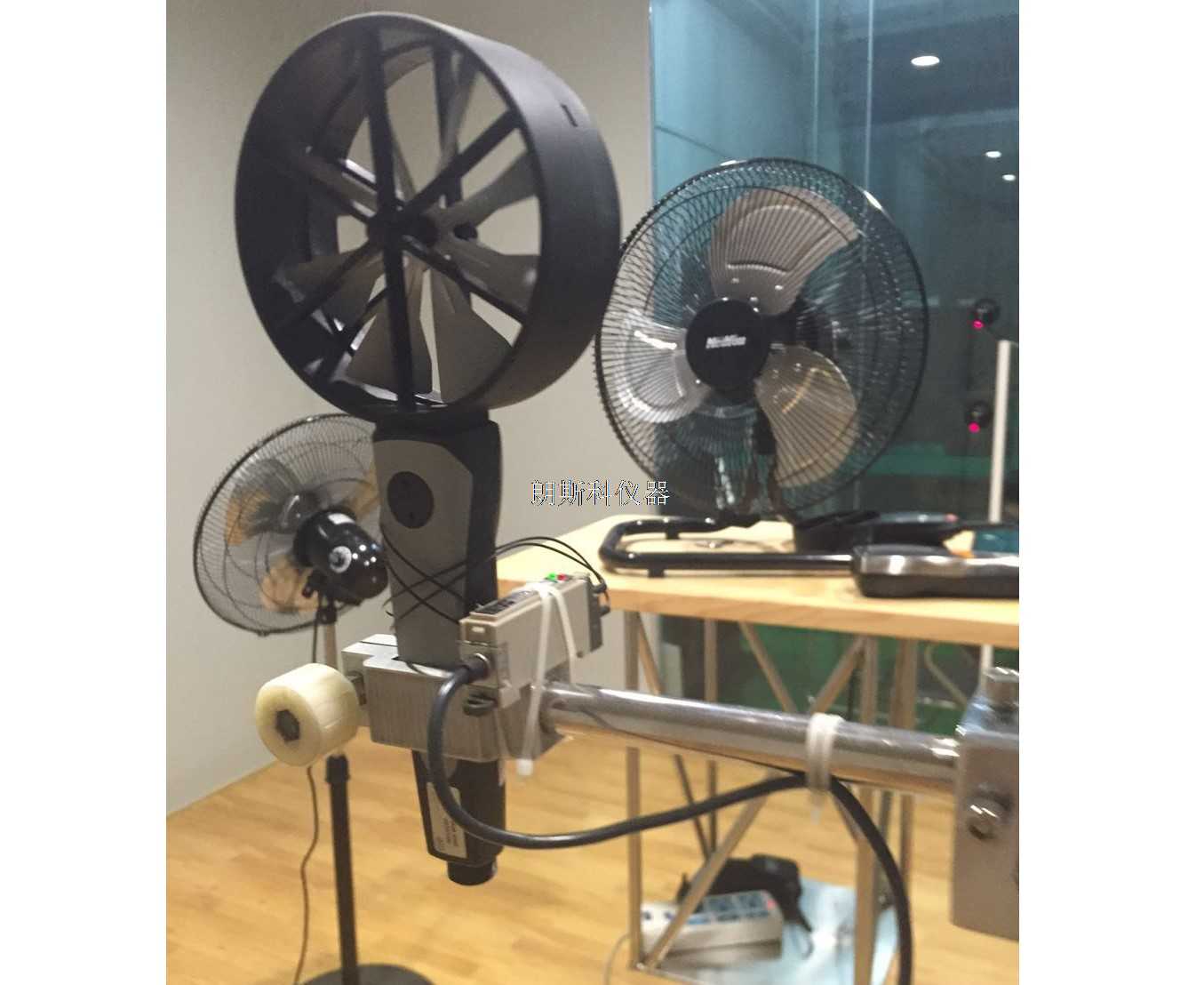

6、風速表采用德國產435型或質量與其相當?shù)倪M(jìn)口風速表；

7、系統應配有可測電壓、電流（真有效值）、功率的多功能電量測量?jī)x和500VA變頻（±1%）調壓電源；

電風扇風量測試裝置 電風扇風量室 風量測量裝置

電風扇性能測試裝置

溫度范圍：0-50℃   精度：低于±0.5℃

濕度范圍：0-100%RH  精度：低于±2%RH

風速范圍：0-20m/s    精度：低于±0.01 m/s+2%度數

電流范圍：0-5A       精度：低于±0.5%

電壓范圍：0-300V     精度：低于±0.5%

功率范圍：0-1000W    精度：低于±0.5
