電容器脈沖電壓試驗裝置是產生高壓直流脈沖電壓的試驗儀器，依據GB/T14472的4.13條款標準要求設計制做；具有過流和過壓保護電路，并配有安全性能好的測試夾具。

技術特性

1、電源/功率：1.5KW 單相AC220V

2、 輸出直流高壓范圍：DC 0～8000V；電壓精度：±（5％+3個字）；

3、 試驗電容器容量范圍：0～1μF，10個量程，手動切換檔位；

4、依據標準IEC60384-14: 2005（或GB/T 14472）之附錄A中圖A1和表A1的要求；

5、計時器0.1s ～ 9999 h；

6、其準確度± 3％；

7、計數器0 ～ 9999 次；其準確度± 1次；

8、顯示方式：數顯

9、輸出波形滿足：當接被試電容器0.01μF電容時，輸出波形為上升時間1.2/半峰值時間46μs（0/+50％）；當接被試電容器0.1μF電容時，輸出波形為上升時間1.5/半峰值時間47μs（0/+50％）；

10、 保護功能：過流、過壓；

11、高壓變壓器容量：1000VA；

12、 帶波形輸出接口，示波器用用戶自備

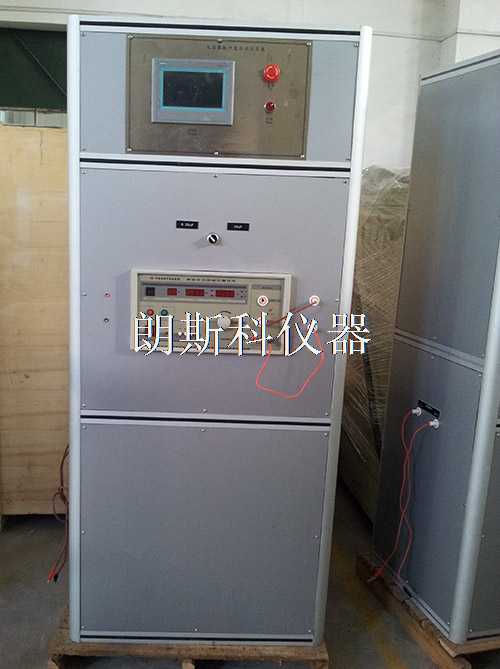

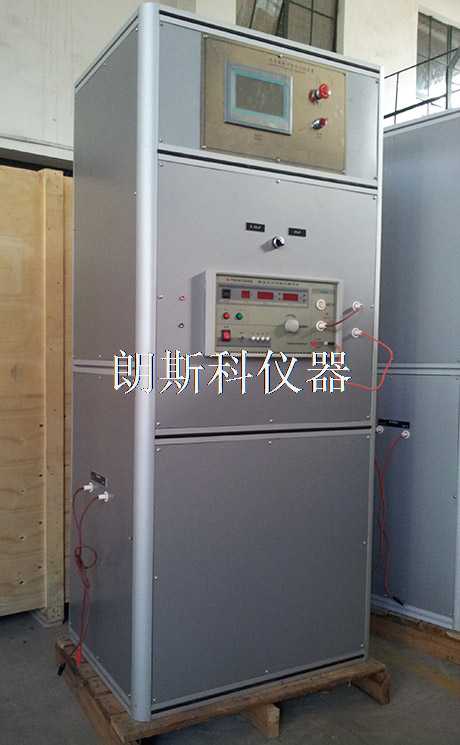

電容器脈沖電壓試驗裝置
